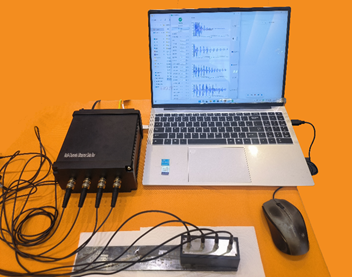

HFD-2000 Industrial Ultrasonic Defect Detector Board Gigabit Ethernet Real-Time Data Transmission C-Scan Online dikte meting Monitoring Module
HFD-2000 ultrasone automatische detectie bord kan monitoren, lokaliseren, evalueren en diagnose van het werkstuk schade snel en gemakkelijk, zonder schade en nauwkeurig.petrochemische industrieHet is een noodzakelijk systeem in de niet-destructieve testindustrie.Automatische controle, C-scan, online foutdetectie en dikte meting, ultrasoonsignaalbewaking voor alle weersomstandigheden.
Technische index:
| detectiebereik |
0 tot en met 15 m |
| winstbereik |
0 tot 120 dB |
| gevoeligheidsgrenze |
> 65 dB |
| dynamisch bereik |
38 dB |
| Resolutie |
42 dB (5P14) |
| snelheid van geluidsbereik |
100 tot 20000 m/s |
| frequentiebereik |
0.2 tot en met 30 MHz |
| weergave nauwkeurigheid |
0.001 mm |
| herhaaldelijk afvuren frequentiebereik |
16 tot en met 25 Khz |
| verticale lineaire fout |
< 2% |
Hoofdfuncties:
24/7 monitoring, automatische detectie, automatische toename, automatische meting, automatische opname, automatische alarmering, automatische opslag, automatische rapportagegeneratie
Gigabit Ethernet zendt golfvormgegevens, hoogtegegevens van elke poort, alarmgegevens en andere verschillende testresultaten en besturingssignalen
Het kan alle 20K detectie resultaten in real time uploaden
Het aantal kanalen kan vrij worden uitgebreid: enkelkanaal, enkelkanaal 4 kanalen, 8 kanalen, meerdere kanalen werken samen, het aantal systeemkanalen kan tot honderden bedragen.
Communicatie: Gigabit Ethernet, 485 of 232, Bluetooth communicatie
De machine is volledig stofdicht en waterdicht, in overeenstemming met de IP67-standaard.
Standaard PC-software voor automatische detectie kan alle golfvormen en andere testresultaten in realtime weergeven.
Vier poorten zijn optioneel.
Kan met batterij werken, kan ook in alle weersomstandigheden werken.
Standaardinspectie-software met meerkanaals A-scangolfvorm, stripdiagram en C-scanfuncties en verschillende functies voor het opsporen, alarmeren en opslaan van defecten.
Ondersteuning van secundaire ontwikkeling van software, communicatieprotocollen en basisfuncties voor secundaire ontwikkeling.
De detectie-interface is als volgt:
