HPA-620PRT Multifunctionele PA UT TOFD TFM Ultrasone Testmachine voor Inspectie van Lasbouten en Composietmateriaal

HPA-620PRT Multifunctionele PA UT TOFD TFM Ultrasone Testmachine voor Inspectie van Lasbouten en Composietmateriaal
HPA-620PRT Multifunctionele PA UT TOFD TFM Ultrasone Testmachine voor Inspectie van Lasbouten en Composietmateriaal HPA-620PRT Multifunctionele PA UT TOFD TFM Ultrasone Testmachine voor Inspectie van Lasbouten en Composietmateriaal

Grote Afbeelding :  HPA-620PRT Multifunctionele PA UT TOFD TFM Ultrasone Testmachine voor Inspectie van Lasbouten en Composietmateriaal

Productdetails:
Plaats van herkomst: China
Merknaam: HUATEC
Certificering: CE
Modelnummer: HPA-620PRT
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 st
Prijs: USD67850/set - USD76700/set
Verpakking Details: Kartonnen verpakking
Levertijd: 7-10 werkdagen na ontvangst van uw betaling
Betalingscondities: T/T, Paypal
Levering vermogen: 10sets/maand
Contact

HPA-620PRT Multifunctionele PA UT TOFD TFM Ultrasone Testmachine voor Inspectie van Lasbouten en Composietmateriaal

beschrijving
Weergave: 10,4-duim touch screen importeren: 1 IPEX, 4 C5
Bedrijfstemperatuurbereik: -10 ℃ ~ 40 ℃ Bereik opslagtemperatuur: -20℃~60℃
Ingress Protection Rating: IP65
Markeren:

HPA-620PRT ultrasone testmachine

,

multifunctionele PA UT TOFD TFM machine

,

Inspectieapparatuur voor lasbouten en composietmateriaal

HPA-620PRT Multifunctionele PA UT TOFD TFM Ultrasone Testmachine voor Lasbout Composiet Materiaal Inspectie


De HUATEC HPA-620PRT is een nieuw ontwikkelde draagbare 32:128PR Phased Array defectdetector.

Het is uitgerust met de conventionele ultrasone inspectiemodule, TOFD-module, conventionele Phased Array-module en TFM-beeldvormingsmodule, ter ondersteuning van gelijktijdige scanning van TOFD en Phased Array, evenals dual-array probes. Met een water- en oliebestendig touchscreen en volledige opname van testgegevens is de HUATEC HPA-620PRT een geavanceerde intelligente TFM Phased Array defectdetector met C-scanfunctie.


Parameter:


Kanalen
Modus PA/TFM-modus UT-modus TOFD-modus
Aantal 32:128 2 2
Fysieke Parameter
Display 10,4-inch touchscreen
Import 1 IPEX, 4 C5
I/O-poorten 2 USB 3.0 (HOST), 1 USB 2.0 (HOST)
DP (DisplayPort) (kan worden omgezet naar HDMI)
WIFI
LEMO 1B encoderpoort
TTL I/O-poort
GPS Ja
Opslag Intern: 64 GB; Extern: USB-flashdisk
Gewicht 5 kg (zonder batterij)
Afmetingen 350 mm × 250 mm × 130 mm
(L × B × H)
AC 100V~240V 50Hz/60Hz
DC 13,5V
Batterijtype Lithiumbatterij
Batterijcapaciteit Dubbele batterij, elk<100 Wh
Batterijduur ≥4,5 uur
Temperatuur Bedrijfstemperatuurbereik: -10℃~40℃
Opslagtemperatuurbereik: -20℃~60℃
Ingress Protection Rating IP65
UT
PRF 25 Hz~10 kHz
Zenderspanning 75V~250V (50Ω belasting)
Pulsbreedte 30 ns~1000 ns, met stappen van 5 ns
Demping 400Ω, 80Ω
Samplefrequentie 100 MHz
Bandbreedte 0,5 MHz~20 MHz (-3 dB)
Versterking 0,0 dB~110,0 dB
Gevoeligheidsoverschot ≥60 dB (smalle bandbreedte), ≥52 dB (brede bandbreedte) (2,5P20 transducers, 200 mmφ2 platbodemige gaten)
Verticale lineariteitsfout ≤3%
Horizontale lineariteitsfout ≤0,1%
Resolutie ≥26 dB (2,5P20)
Dynamisch bereik ≥30 dB
Filter Hoogdoorlaat, laagdoorlaat en meerdere smalle banddoorlaat
Rectificatie RF (TOFD-modus), volledige golf, halve golf +, halve golf -
Kanalen 2 kanalen
Maximale dekking 10000 mm (in staal longitudinale golf)
Poort A/B/G
Poort Start Volledig bereik
Poortbreedte Poort start tot volledig bereik
Poortdrempel 1~99%
Alarm Geluid/Optisch
Meetpunt Voorkant/Piek
TCG 16
Phased Array/TFM
Kanalen 32:128
Maximale diafragma 32 elementen
Maximale elementen 128 elementen
Focuswet ≥1024
Scanhoek -89°~89°
Kalibratie Snelheid, Vertraging, TCG, ACG, Encoder
Testvolume 1000 mm
Minimale hoekincrement 0,1° (automatische aanpassing)
Samplefrequentie 100 MHz, 10 bit
Rectificatie Volledige golf
A-scan schermhoogte 800% van schermhoogte (Maximaal)
Instelbare analoge versterking 80 dB
Maximale PRF 20 kHz
Zenderspanning 20V~110V (50Ω belasting)
Pulstype Bipolaire blokgolf
Pulsbreedte 30 ns~1000 ns, stap van 5 ns
Bandbreedte 0,5 MHz~20 MHz (-3 dB)
Filter Hoogdoorlaat, laagdoorlaat, meerdere smalle banddoorlaat
Triggering Encoder, tijdbasis
Meetpunt Voorkant/Piek
Aflezing Amplitude; straalpad; horizontaal; diepte
Meetresolutie 0,5 mm
Scanmodus L/S/C/D-scan, TFM
Scannlengte ≥15 meter
Scan snelheid ≥30 mm/s
TFM Beeldvorming Live 2D
Aantal focuspunten in TFM Max. 1.000.000 punten
3D-reconstructie Beeldvorming Ja


Toepassingsgebied:

Conventionele lasinspectie

Phased Array C-scan inspectie van composietmaterialen

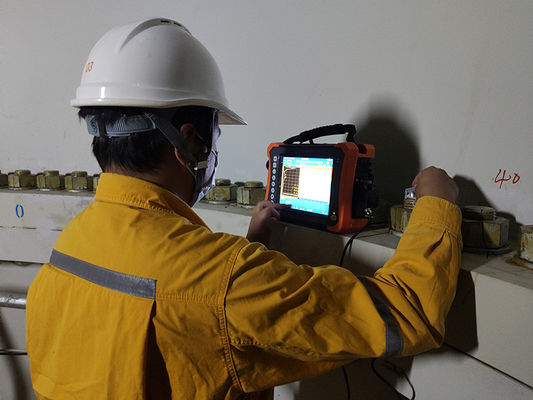

Inspectie van bouten en geschroefde leidingen

Inspectie van PE-verbindingen

Oplossing voor lasinspectie van buizen met kleine diameter


Kenmerken:

Inspectiekanalen

  • 38:128PR Phased Array module
  • TFM beeldvormingsmodule
  • Gelijktijdige scanning van TOFD en Phased Array
  • Ondersteunt dual-array probes
  • 2-kanaals TOFD; 2-kanaals conventionele ultrasone testen

De functionaliteit van de HPA-620PRT biedt een grote tevredenheid voor de diverse eisen van gebruikers.


Phased Array Module

  • TFM-inspectie met longitudinale golf; TFM-inspectie met transversale golf
  • TFM-inspectie van stompe lassen; Conventionele stompe lasinspectie; Conventionele stompe lasinspectie (met gelijktijdige scanning van TOFD en Phased Array)
  • C-scan TFM-inspectie en conventionele C-scan inspectie voor platen
  • TFM-inspectie en conventionele inspectie van bouten
  • Corrosie TFM-inspectie; conventionele corrosie-inspectie
  • TKY-inspectie

TOFD-module

  • Instelling van procedureparameters; instelling van probe- en wigparameters

Gebruikers kunnen relevante parameters berekenen op basis van de probe- en procedureparameters, waaronder: PCS, scanbereik, bodemdekking, straalhoek..


Display

  • De HPA-620PRT is uitgerust met een 10,4-inch industrieel TFT-scherm, met aanraakbediening, dat optimale weergaven biedt onder fel licht en buitenshuis.

Procedure Ontwerp

  • Met proces simulatiemodellen kan de HPA-620PRT ook een model bouwen door de afmetingen van objecten te importeren via CAD-software. Pas de specifieke inspectieprocedure van de gebruiker aan en bied een totaaloplossing voor het volledige scala aan oplossingen.HPA-620PRT Multifunctionele PA UT TOFD TFM Ultrasone Testmachine voor Inspectie van Lasbouten en ComposietmateriaalHPA-620PRT Multifunctionele PA UT TOFD TFM Ultrasone Testmachine voor Inspectie van Lasbouten en ComposietmateriaalHPA-620PRT Multifunctionele PA UT TOFD TFM Ultrasone Testmachine voor Inspectie van Lasbouten en ComposietmateriaalHPA-620PRT Multifunctionele PA UT TOFD TFM Ultrasone Testmachine voor Inspectie van Lasbouten en Composietmateriaal

label:

Niet destructieve het Testen Machine,

NDT het Testen Materiaal,

ndt inspectiehulpmiddelen
