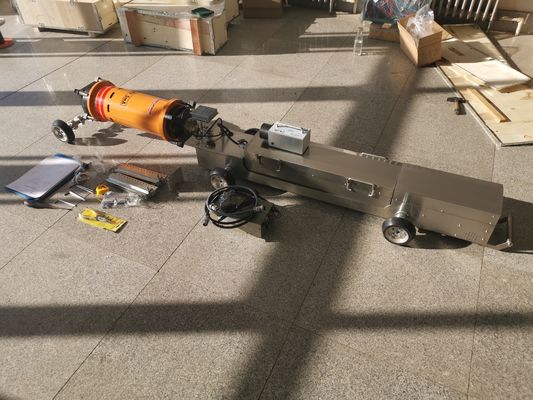

HXPC-100B3X Röntgenpijplijnkruiper met een positioneringsnauwkeurigheid van ±5 mm, radiografische testkruiper voor pijpleidingbouwplaatsen
Kenmerken
l In tegenstelling tot het besturen van de apparatuur door naar geluiden te luisteren, kunnen manipulatoren de belichtingsmomenten regelen en de röntgenpijplijnkruipers vooruit of achteruit bewegen via een magnetische oriëntator.
l Magnetische locators hebben de volgende kenmerken: hogere positionele nauwkeurigheid, sterke penetratievermogen en hogere stabiliteit. De magnetische zender is uitgerust met een elektrische display.
l De röntgenpijplijnkruipers kunnen de spanning van de batterij weergeven en direct het gebruik van de batterij beoordelen.
l De software van de röntgenpijplijnkruipers is geschreven met foutcodes. Raadpleeg de foutcodetabel om apparatuurstoringen te detecteren.
l De röntgenpijplijnkruiper heeft een kleiner formaat, lichter gewicht en is handiger voor transport en bediening.
l Uitgerust met allerlei beschermingsfuncties, waaronder bescherming tegen water, 20 minuten geen bedieningsbescherming, enz.
l Gebruikers kunnen de controller, de printplaat en andere onderdelen eenvoudig vervangen dankzij het modulaire ontwerp.
l De generator maakt gebruik van een kleine 1605 draagbare circulaire kegelvormige defectdetector: de controller en de kop van de machine zijn gescheiden, wat handiger is voor gebruikers om te vervangen, debuggen en testen. Als de generator is uitgerust met de controller, kan de complete set worden gebruikt als een draagbare defectdetector.
l De kruiper is uitgerust met een valse belasting en de tijd is ingesteld op 0,2 minuten. De kruiper kan de echte belasting simuleren, zoals belichting, vooruit of achteruit bewegen zonder de pijpkop aan te sluiten. Deze functie stelt gebruikers in staat om te leren hoe ze de fout kunnen lokaliseren en bepalen.
l De verlengas maakt gebruik van een sleutelloze verbinding, wat handiger is om te vervangen.
l De magnetische ontvanger heeft 8 versnellingsbereiken, die voldoen aan de eisen van verschillende diameters.
Parameters
|
Model kruiper
|
HXPC-100B3X
|
|
Toepasselijke binnendiameter pijp
|
Φ170-380mm (De binnendiameter)
|
|
Optimale klimhelling voor reiniging van pijpen
|
12°
|
|
Besturingsmethode
|
Magnetische positionering
|
|
Uitgangsspanning
|
60-160 kv
|
|
Uitgangsstroom
|
3 mA
|
|
Belichtingstijd
|
0-3 min
|
|
Positioneringsnauwkeurigheid
|
±5 mm
|
|
Reissnelheid
|
12 m/min
|
|
Batterijspanning / capaciteit
|
108V/10AH
|
|
Loopafstand zonder belichting
|
1 km (retour)
|
|
Toepasselijke wanddikte
|
≤10mm
|
|
Totale lengte kruiper (mm)
|
1870
(carrosserie 1170 mm,
generator 600 mm, verbinding 100)
|
|
Aandrijfmodus
|
Enkele aandrijving
|
|
Grootte brandvlek
|
1.0*3.5
|
|
Röntgenstralingshoek
|
360°*40°
|
|
Bedrijfstemperatuur omgeving
|
-20°C tot +75°C
|
|
Opslagtemperatuur
|
0°C tot +60°C
|
|
Toepasselijke omgevingsvochtigheid
|
≤85%
|
|
Gewicht batterijbox
|
25Kg,42Kg
|
|
Gewicht generator
|
8,5 kg
|
|
Klimgewicht
|
≤30kg
|
|
De draaicirkel van de kruiper
|
＞15D
|
|
Generatortype
|
HUATEC XXH-1605 glazen buis
|

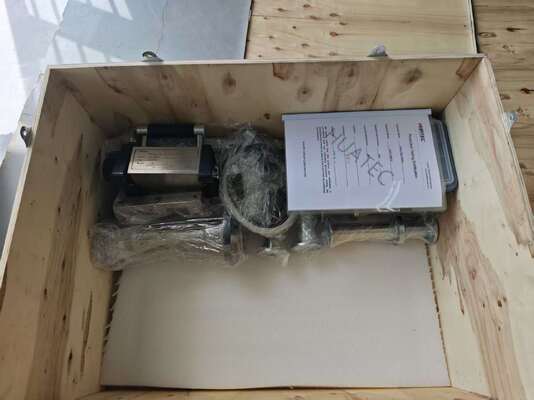

Standaard levering
|
Nee.
|
Samenstelling inhoud
|
Hoeveelheid
|
Opmerking
|
|
1
|
Kruiper (voertuig)
|
1 stuk
|
|
|
2
|
Röntgen generator
|
1 stuk
|
|
|
3
|
Het batterijpakket
|
2 dozen
|
|
|
4
|
Batterijlader
|
1 stuk
|
|
|
5
|
Magnetische locator zender
|
1 stuk
|
|
|
6
|
Magnetische positionering ontvanger
|
1 stuk
|
|
|
7
|
Magnetische positionering oplader
|
1 stuk
|
|
|
8
|
Verlengas
|
1 set
|
6 stuk
|
|
9
|
Wielen (groot)
|
1 set
|
6 stuk
|
|
10
|
Wielen (klein)
|
1 set
|
6 stuk
|
|
11
|
Verlengplaat
|
1 set
|
2 stuk
|
|
12
|
Gereedschap
|
1 set
|
|
|
13
|
Certificaat van conformiteit, handleiding
|
1 stuk
|
|
|
14
|
Montagetekening
|
1 set
|
|
|
15
|
Foutvergelijkingstabel
|
1 stuk
|
|
Optionele accessoires
Loodscherm/ Loodletter/ Cassette/ IQI/ Film/ Filmviewer/ Densitometer/ Persoonlijke stralingsdosimeter/ Protectieve kleding/ Gammastraling alarm lamp
