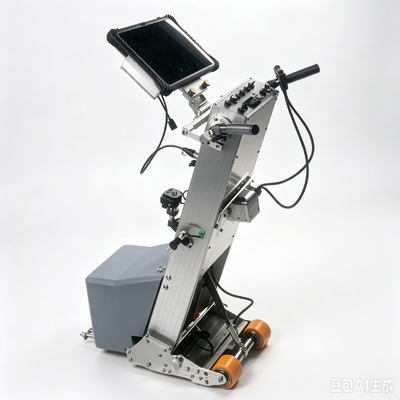

HMLF-2020 Tankbodemplaat Magnetische Lekkagescanner met 192 MLF Hall Spoelprobes en 64 LMA Hall Probes voor 9 m²/min Detectie-efficiëntie

De HMLF-2020 tankbodem corrosie magnetische flux lekscanner is een van 's werelds meest geavanceerde systemen voor detectie van tankbodemcorrosie, dat meerdere technologieën integreert. Het wordt voornamelijk gebruikt voor magnetische flux lekdetectie van tankbodemcorrosie in de petroleum- en chemische industrie.

Het systeem beschikt over 192 MLF Hall-spoelprobes en 64 LMA Hall-probes, waardoor het corrosiedefecten in de tankbodem kan detecteren en kan bepalen op welk oppervlak (bovenste of onderste) het defect zich bevindt. Het combineren van deze twee detectieresultaten helpt enorm bij het analyseren van de oorzaken van corrosie, corrosiepreventie en risicobeoordeling.

• Gesplitst ontwerp met afneembare hoofdeenheid en magneetdelen voor eenvoudige demontage en handig transport
• 256 sensoren in totaal
• 300 mm scanbreedte
• Detectiesnelheid: 500 mm/s
• Kan onderscheid maken tussen defecten op bovenste en onderste oppervlakken
• Uitgerust met voorwaarts gerichte groot- en dimlichtkoplampen
• Voorzien van defectverlichting en laserindicatorlijn voor defectlocatie
• Knipperend lampje dat de plaatsingslocatie van het apparaat aangeeft
• Dubbele laserindicatorlijnen voor de voorwaartse baan van het apparaat
• Mobiele telefoon oplaadpoort
• Tablet oplaadfunctie
• Optionele 54Ah lithiumbatterij met hoge capaciteit die meer dan 8 uur batterijduur biedt
• 12-inch robuuste touchscreencomputer die lichtgewicht en gemakkelijk mee te nemen is
• Real-time data-acquisitie en -analyse
• In Duitsland gemaakte precisie mechanische encoder met een lengtefout van 3 mm
• In Duitsland geïmporteerde motor die zorgt voor soepele werking en betrouwbare kwaliteit
• Windows 10/11 systemen tekenen automatisch CAD-grafieken van de gehele tankbodemplaat, lokaliseren gecorrodeerde gebieden en gebruiken kleuren om de mate van corrosie aan te geven
• Dikte meting, vacuümkamer en magnetische deeltjesonderzoek kunnen worden toegevoegd aan de grafieken van de tankbodemplaat en worden uitgebreid weergegeven in rapporten
• Vergelijkings- en overlayfunctie om huidige resultaten te vergelijken met eerdere resultaten om defectveranderingen te bepalen
• Patchontwerp en statistische functies voor sterke ondersteuning van tankonderhoud
• Hydraulische stangen maken het eenvoudig om de magnetische brug van de basisplaat te tillen

• Optionele magneetverwijderings- en opslagdock om te voorkomen dat magneten aan ferromagnetische voorwerpen blijven kleven
• Optionele dockingstation met vier zware rubberen wielen voor gemakkelijk trekken
• Optionele hoofdeenheidkar voor het verplaatsen van de gedemonteerde hoofdeenheid zonder te dragen
• Optionele anti-botsingsschakelaar om botsingen met obstakels te voorkomen
• Optionele verstelbare enkele kijkhoek voor tablets
• Optionele computergestuurde en roterende 2D kijkhoekverstelling
• Optionele rechte stuurbocht bediening
• Optionele motorfiets stuurbocht bediening
• Bedrade bediening kan worden toegevoegd
• Draadloze bedieningsfunctionaliteit kan worden toegevoegd
• Optionele remfunctie

• Geautomatiseerde CAD-detectie en -tekening
• Patchontwerp functie
• Functie om testrapporten te genereren
• Defectvorm- en grootteanalyse
• Defecten kunnen worden gedetecteerd door visuele inspectie, ultrasoon, vacuümkamer en magnetische deeltjesonderzoek
• Geef het aantal en de locatie van defecten voor elke plaat direct weer

• Afneembare hoofdeenheid: 1 stuk
• 12-inch robuuste touchscreen tablet: 1 stuk
• Test- en analyse software: 1 set
• Grafische rapportagesoftware: 1 set
• Batterijlader en oplader: 1 set
• Computer montagebeugel: 1 set
• Computer montagebouten: 2 stuks
• Vergelijkings testplaten: elk één van 6 mm, 8 mm, 10 mm en 12 mm
• Transportkoffers: 3 stuks
