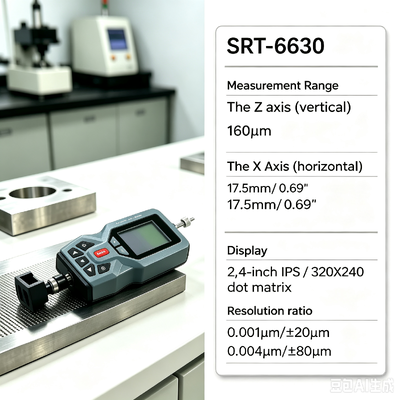

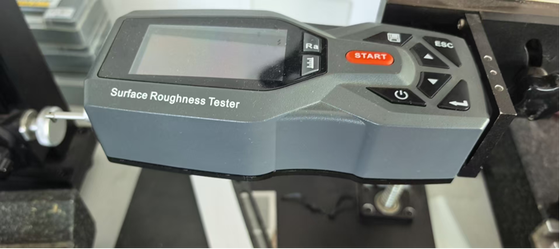

SRT-6630 Kleurbeeldscherm oppervlakroefheidstester
De SRT-6630 is een draagbaar hoogprecisie ruwheid instrument met real-time golfvorm display en Bluetooth-connectiviteit.snelle meting met hoge nauwkeurigheid en uitstekende herhaalbaarheidHet instrument implementeert volledig de nieuwste internationale normen voor oppervlaktehoogteparameters.
Belangrijkste kenmerken
- Compacte composietstructuur met elektromechanische integratie
- DSP-chipbesturing en gegevensverwerking voor hoge snelheid en laag energieverbruik
- Automatische bereikwisseling met live display
- Grafisch meetbeeld met controle op locatie
- Type C- en Mini-USB-interfaces voor communicatie en automatische bediening
- Verstelbare oriëntatie van het scherm voor links- of rechtshandige bediening
- Configureerbare alarmen voor de bovengrens en de ondergrens
- Eenvoudige of meerdere records kunnen worden afgedrukt
- Naleving van meerdere internationale normen
- Uitgebreide grafische weergave van parameters
- ingebouwde lithium-ion-oplaadbare batterij met 20 uur continue werking
- Grote dataopslagcapaciteit voor 100 ruwe gegevens en profielrecords
- Realtime-klok voor gegevensopname en -opslag
- Automatische slaap- en uitschakelfuncties voor energiebesparing
- Betrouwbaar ontwerpen van motoren die niet vastzitten
- Chinese/Engelse taalondersteuning
- Hoogprecisie-glaskalibratiemonster met lange levensduur
- Optioneel accessoire: gebogen sensor, kleine gaten sensor, meetstaander, verlengstok, printer
Technische specificaties
| Parameter |
Specificatie |
| Model |
SRT-6630 |
| Meetbereik (Z-as) |
160 μm |
| Meetbereik (X-as) |
17.5mm / 0.69" |
| Afbeelding |
2.4 inch IPS / 320 * 240 dot matrix |
| Resolutie |
00,001 μm/±20 μm
00,004 μm/±80 μm |
| Gemeten parameters |
Ra, Rz, Rq, Rt, Rmax, Rc, Rp, Rv, R3z, R3y, Rz(JIS), Ry(JIS), Rs, Rsk, Rku, Rsm, Rmr, RPc, Rk, Rpk, Rvk, Mr1, Mr2 |
| Normen |
ISO4287, ANSI B46.1, DIN4768, JIS B601 |
| Grafiek |
Primair profiel, Ruwheidsprofiel, Belastingscurves |
| Filters |
RC, PC-RC, Gauss, DP |
| Monstername-lengte (lr) |
0.25, 0.8, 2,5 mm |
| Beoordelingstermijn (ln) |
ln = lr * n (n=1~5) |
| Sensorprincipe |
Verplaatsingsdifferentiële inductantie |
| Stylus |
Natuurlijke diamant, hoek 90°/60°, puntradius 2μm/5μm |
| Styluskracht |
0.75mN/4mN |
| Verplaatsingsmateriaal |
Hard legering, lengteradius 40 mm |
| Oversteek snelheid |
lr=0.25: Vt=0,135 mm/s
lr=0.8: Vt=0,5 mm/s
lr=2.5: Vt=1 mm/s
Verkeer: Vt=1 mm/s |
| Precisiteit |
± ((5nm + 0,1A) waarbij A is Ra van het kalibratieproefblok |
| Herhaalbaarheid |
≤ 3% |
| Restprofiel |
≤ 0,010 μm |
| Stroomvoorziening |
Ingebouwde 3,7V lithium-ion batterij, DC5V-oplader (800mA/3 uur) |
| Afmetingen (L*W*H) |
155 x 63,5 x 46 mm |
| Gewicht |
Ongeveer 300 g |
| Operatieomgeving |
Temperatuur: -20°C tot 40°C, luchtvochtigheid: < 90% RH |
| Opberging en vervoer |
Temperatuur: -40°C tot 60°C, luchtvochtigheid: < 90% RH |
