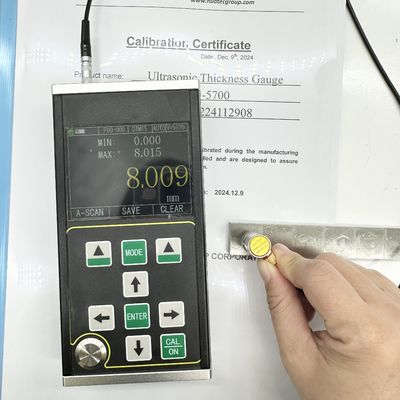

TG-5700 High-precision Ultrasonic Thickness Gauge met 0,001 mm nauwkeurigheid en A/B scanning

De TG-5700 is een nieuwe generatie draagbare digitale ultrasoondiktemeter met hoge precisie met A/B-scanmogelijkheden.Met behulp van het principe van de pulsreflectie van de ultrasone dikte metingDit instrument is ontworpen voor materialen waarbij ultrasone golven zich met constante snelheid verspreiden en van achtergrondoppervlakken reflecteren.15 mm (staal), zorgt het voor uitzonderlijke precisie voor industriële toepassingen.

Dit apparaat meet met nauwkeurigheid platen en bewerkte onderdelen en controleert tegelijkertijd corrosie-geïnduceerde verdunning in buizen en drukvaten binnen productieapparatuur.chemische stof, metallurgie, scheepsbouw, ruimtevaart en energie.

Voldoet aan de kalibratie-specificatie voor een ultrasone diktemeter (JJF 1126-2004).

• A-scan, B-scan en numerieke weergave
• Breed meetbereik met unieke "multiple echo"-technologie voor ultradunne onderdelen (minimaal 0,15 mm staal)
• Hoogprecisie met een resolutie tot 0,001 mm en een herhalingsresolutie van ±0,002 mm
• Penetratieve coating en echo-to-echo-meting voor materialen met verflagen en oppervlaktecoatings
• Meerdere meetmodi: MB-E, E-E, ME-E voor conventionele werkstukken; THIN-modus voor dunne onderdelen
• Numerieke modus: conventionele dikte, verschil/reductiesnelheid en maximale waarde
• Tweeledige versterkingsmodus: automatische en handmatige versterkingsregeling
• Handmatige en automatische uitschakeling met energiebesparende functie
• Ondersteunt verschillende sondes met inbegrip van dubbel kristal en enkel kristal, tot 20MHz hoge frequentie
• Massaopslagcapaciteit: 100.000 diktewaarden, 500 A-scangolfvormen, 500 B-scangolfvormen
• 3.5-inch TFT-LCD-color display met 320x240 QVGA-resolutie
• Meerdere kalibratiemethoden: eenpuntige, meerpuntige en handmatige kalibratie
• Metrische/imperiële eenheid omrekening (mm/inch)
• Engelstalige interface

Geschikt voor het meten van de dikte van metalen (staal, gietijzer, aluminium, koper), kunststoffen, keramiek, glas, hars, glasvezel en andere ultrasone geleiders.

De ultrasone dikte meting werkt vergelijkbaar met de lichtgolf meting. De ultrasone puls uitgezonden door de sonde bereikt het gemeten object, verspreidt zich door het materiaal,reflecteert van de materiaalinterface terug naar de sondeDe dikte van het materiaal wordt bepaald door de ultrasone verspreidingstijd door het materiaal nauwkeurig te meten.

Opmerking: Het bedrijf behoudt zich het recht voor om technische wijzigingen aan te brengen zonder voorafgaande kennisgeving.

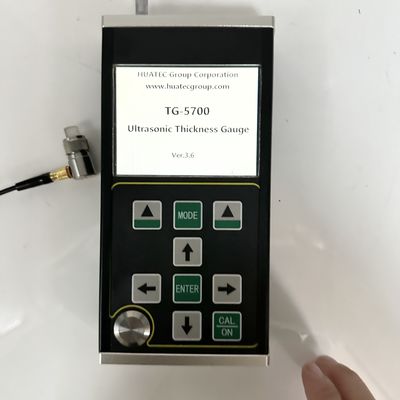

• Hoofdeenheid TG-5700 - 1pc
• 2.5M Φ20 enkel element transducer (testbereik 4-1800mm) - 1pc
• Flesje met koppelplant - 1pc
• Draagtas - 1pc
• Gebruiksaanwijzing - 1pc
• Kalibratiecertificaat - 1pc

Verschillende sondes met verschillende frequenties, één sonde 8 mm/10 mm/12 mm, ultrasoondichte sondes TR, stappenblokken en pc-data-software.

Standaard exportpakket, kanton.
