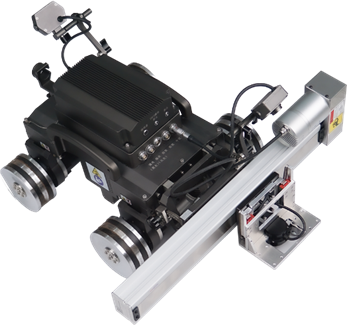

TG-M704 magnetisch crawler C-scan corrosiediktemeetsysteem met een nauwkeurigheid van 0,04 mm en een bereik van 2 ~ 120 mm voor staal, geen koppelstuk nodig

Het TG-M704 magnetische crawler C-scan corrosiediktemeetsysteem maakt snelle detectie van wanddiktecorrosie op grote hoogte mogelijk via afstandsbediening. Dit innovatieve systeem elimineert de noodzaak van het bouwen van steigers, het polijsten van het oppervlak van anticorrosielagen en het aanbrengen van koppelmiddelen.

• Maakt gebruik van zeer sterke permanente magneetwielen van zeldzame aardmetalen voor een veilige bevestiging - zal niet vallen, zelfs niet tijdens een stroomstoring
• Voert horizontale, verticale en omgekeerde bewegingen met meerdere standen uit op ferromagnetische componenten
• Uitgerust met een elektromagnetische ultrasone diktemeetsonde voor snelle corrosiescreening en lokalisatie
• Intensief en nauwkeurig scannen van vermoedelijke corrosiegebieden kwantificeert muurcorrosie
• Standaard A-, B- en C-scandisplays voor uitgebreide dikteanalyse
• Geïntegreerde videocamera voor real-time inspectie van oppervlaktebewaking
• Bediening op afstand met vooraf ingestelde scantracks voor automatisch scannen

• Geïntegreerde dubbele camera's voor en achtervoor realtime monitoring en trajectcontrole
• Sterke magnetische zuigkracht met hoog draagvermogen(tot 16kg verticale opwaartse bewegingsbelasting)
• Meerdere bewegingshoudingen: verticaal, horizontaal, schuin en omgekeerd
• Hoge bewegingsprecisie met viermotorige vierwielaandrijving en op millimeterniveau geprogrammeerde stapdetectie
• Compact ontwerp met kleine draaicirkel voor gemakkelijke manoeuvreerbaarheid
• Bewegingsgerichte begeleiding met macro-videobewaking
• Afstandspositionering (fout ≤30 mm) met optionele defectmarkering
• Professioneel scanklemmechanisme zorgt voor rijstabiliteit en sondekoppeling
• Hoge elektrische veiligheid door speciale kabels, explosieveilige stekkers en lekbescherming
• Verzegelde beschermdoos voor EAMT- en circuitmodules

• Host: CPU ≥ i5/4GHz quad-core, 10,6" HD-scherm met hoge helderheid, 500G snelle harde schijf, IPX3-bescherming
• Besturingskabel: 30 m (aanpasbaar ≤50 m)
• Bewegingspaden: lineaire, zigzag- en boogvormige scanpatronen
• Longitudinale beweging: stapsnelheid 5 ~ 200 mm/s, barrièreovergangsvermogen ≤4 mm
• C-scanbeugel: totale verplaatsing van 300 mm (aanpasbaar), snelheid 0-80 mm/s
• Minimale oppervlaktekrommingsradius: ≥0,75m (geen resthoogte), ≥1,5m (met lasnaden)
• Rupslichaam: 350 x 330 x 230 mm, gewicht 17 kg, gaat door gaten van Φ450 mm
• Controller: 220 x 145 x 60 mm, 3,5 inch aanraakscherm, gewicht 0,4 kg
• Video: dubbele camera's, 3 miljoen pixels/2304×1296 resolutie
• Vermogen: AC100~240V, 50/60Hz, ≤200VA verbruik
• Bedrijfsomstandigheden: -10℃~+50℃, vochtigheid ≤85% RH

• Polijsten van het oppervlak is niet nodig - dringt door in anti-corrosiecoating en roest zonder koppelmiddel
• Diktemeting door oppervlaktecoatings tot 4 mm dik
• Niet-loodrechte metingen tot ±25° voor flexibele sondeplaatsing
• Meerdere weergaveformaten: digitale waarden, A-scan, op tijd gebaseerde B-scan en op afstand gebaseerde B-scan
• Deskundig intelligent algoritme met drie diktemeetmodi
• Ingebouwde materiaal-dwarsgolfsnelheiddatabase met aanpasbare waarden

• Nauwkeurigheid diktemeting: 0,04 mm
• Meetbereik: 2 ~ 120 mm (staal)
• Werkafstand/lift-off: ≤4 mm
• Niet-loodrechtheid: ±25°
• Bereik geluidssnelheid: 1000~9999 m/s, aanpassingsstap 1 m/s
• Poortfunctie: automatische poort, handmatige enkele poort, handmatige dubbele poort
• Elektromagnetische ultrasone sonde: magnetische zuigkracht ≤15N, Φ30×44mm, gewicht ≤80g
• Werktemperatuur: -10~+50℃

• Gelijktijdige weergavevan dikte, A-, B- en C-scanresultaten
• Directe generatie van testrecords metdiktewaardelijstenvoor data-analyse
• Compatibel met (32/64 bit) besturingssystemen
