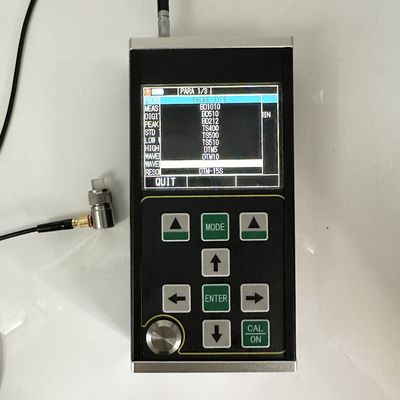

TG-5700 High-precision Ultrasonic Thickness Gauge met A/B Scan Mode en 0,001 mm resolutie

TG-5700 is een nieuw type draagbare, uiterst nauwkeurige digitale ultrasone diktemeter met A/B-scanning. Het maakt gebruik van het principe van ultrasone diktemeting op basis van pulsreflectie. Het is geschikt voor het meten van materiaaldikte waardoor ultrasone golven zich met een constante snelheid kunnen voortplanten en de reflectie van de achterkant kunnen krijgen. De meetresolutie bedraagt ​​0,001 mm en het meetbereik is zo dun als 0,15 mm (staal).

Dit product kan platen en bewerkte onderdelen nauwkeurig meten. Aan de andere kant kan het de mate van dunner worden van leidingen en drukvaten in productieapparatuur monitoren na corrosie tijdens gebruik. Het kan worden gebruikt in de aardolie-, chemische industrie, metallurgie, scheepsbouw, ruimtevaart, energie en andere gebieden.

Dit product voldoet aan de volgende normen: Kalibratiespecificatie voor ultrasone diktemeter (JJF 1126-2004).

• Dit product heeft een A-scanmodus, B-scanmodus en een numerieke weergavemodus
• Het meetbereik is breed en de unieke "multiple echo" -technologie wordt toegepast om de meting van ultradunne onderdelen te realiseren, met een minimale meetdikte van 0,15 mm (staal)
• Dit product kan de dikte met hoge precisie meten en de maximale meetresolutie kan 0,001 mm bereiken; De herhalingsresolutie kan ± 0,002 mm bereiken
• Het heeft de functies van penetrerende coating en echo-echometing, die wordt gebruikt om materialen met verflaag en coating op het oppervlak te meten
• Meerdere meetmodi: mb-e, EE en me-e-modi voldoen aan de meting van conventionele dikke werkstukken; De dunne modus realiseert het meten van dunne onderdelen
• Numerieke modi omvatten: conventionele diktewaardemodus, verschil-/reductiesnelheidmodus en maximale waardemodus
• Twee versterkingsmodi: automatische versterking / handmatige versterking
• Handmatige uitschakeling en automatische uitschakeling instelbaar, met energiebesparende functie
• Het ondersteunt een verscheidenheid aan sondes, waaronder een dubbele kristalsonde en een enkele kristalsonde, en ondersteunt een hoogfrequente sonde tot 20 MHz
• Het ondersteunt massaopslag en kan 100.000 diktewaarden, 500 groepen A-scangolfvormen en 500 groepen B-scangolfvormen tegelijkertijd opslaan
• Groot 3,5-inch TFT-LCD-kleurenscherm met een resolutie van 320x240 High Definition (QVGA)
• Het heeft een verscheidenheid aan kalibratiemethoden, ondersteunt eenpuntskalibratie, meerpuntskalibratie en handmatige kalibratiemodi, en kan tegelijkertijd de geluidssnelheid en de nulpositie van de sonde kalibreren; Het ondersteunt v-padcorrectie van een dubbele kristalsonde
• Het ondersteunt de conversie van het metrische en Britse systeem; Het kan schakelen tussen millimeter- en inch-eenheden
• Het ondersteunt Engelse weergave

Het is geschikt voor het meten van de dikte van metalen (zoals staal, gietijzer, aluminium, koper enz.), kunststoffen, keramiek, glas, hars, glasvezel en andere goede ultrasone geleiders.

Het principe van ultrasone diktemeting is vergelijkbaar met dat van lichtgolfmeting. De door de sonde uitgezonden ultrasone puls bereikt het gemeten object en plant zich voort in het object. Wanneer het het materiaalgrensvlak bereikt, wordt het teruggekaatst naar de sonde. De dikte van het gemeten materiaal wordt bepaald door nauwkeurig de tijd van ultrasone voortplanting in het materiaal te meten.

Let op: het bedrijf behoudt zich het recht voor om zonder voorafgaande kennisgeving technische wijzigingen aan te brengen.

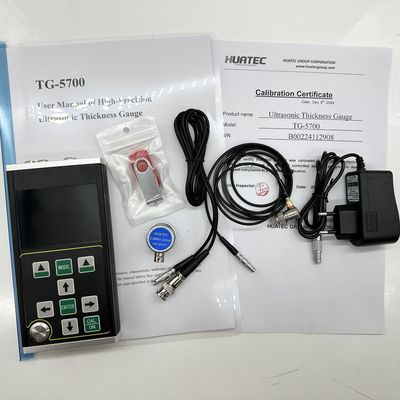

• Hoofdeenheid TG-5700 - 1st
• 2,5M Φ20 transducer met enkel element, testbereik 4-1800 mm - 1 st
• Koppelingsfles - 1st
• Draagtas - 1 st
• Handleiding - 1st
• Kalibratiecertificaat - 1st

• Diverse sondes met verschillende frequenties, enkele sonde 8 mm/10 mm/12 mm en TR ultrasone diktesondes
• Diverse trapwigblokken
• PC Data-software

Verpakking: Standaard exportpakket, kanton
