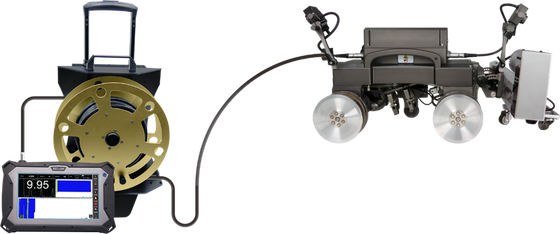

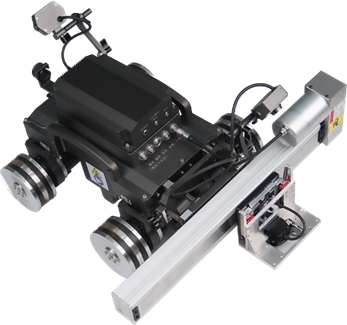

TG-M704 Magnetic Crawler C-scan Corrosion Thickness Measurement System met afstandsbediening en hoogsterk permanent magneetwiel zonder steiger nodig

Dit geavanceerde systeem maakt een snelle detectie van corrosie van de wanddikte op grote hoogte mogelijk door middel van afstandsbediening.of een koppelplant.

• Gebruikt zeldzame aardse hoge sterkte permanente magneet wielen voor een veilige bevestiging - zal niet vallen, zelfs tijdens stroomstoring
• Voert horizontale, verticale en omgekeerde bewegingen uit op ferromagnetische oppervlakken
• Uitgerust met een elektromagnetische ultrasone dikte-metingssonde voor snelle corrosie screening en localisatie
• Intensive en nauwkeurige scanning van vermoedelijke corrosiegebieden
• Standaard A-, B- en C-scan-displays voor uitgebreide dikteanalyse
• Geïntegreerde videocamera voor real-time monitoring van oppervlakteinspecties
• Beheer van de afstandsbediening met vooraf ingestelde scanbanen voor geautomatiseerd scannen

• Geïntegreerde dubbele camera's voor- en achteruitzichtvoor real-time monitoring
• Sterke magnetische zuigkracht met een verticale opwaartse laadcapaciteit tot 16 kg
• Meerdere bewegingshoudingen: verticaal, horizontaal, geneigd en omgekeerd
• Hoge bewegingsnauwkeurigheid met op millimeterniveau geprogrammeerde stapsdetectie
• Compact ontwerp met kleine draaiband voor manoeuvreerbaarheid
• Afstandspositiëring (fout ≤ 30 mm) met optioneel foutmerk
• Professionele scanning klemmechanisme zorgt voor stabiele reis en sonde koppeling
• Gesloten beschermde doos voorkomt dat water, ijzeren vellen en vreemde voorwerpen binnenkomen

• Host: CPU ≥ i5/4GHz quad-core, 10,6" HD-display met hoge helderheid
• Beheerkabel: 30 m (aanpasbaar ≤ 50 m)
• Langebeweging: stapsnelheid 5~200 mm/s, barrière overschrijding ≤4 mm
• C-scanbeugel: totale afstand 300 mm (aanpasbaar), snelheid 0-80 mm/s
• Minimale oppervlakkromingsradius: ≥ 0,75 m (geen resthoogte), ≥ 1,5 m (met lassages)
• Krabbelkarosserie: L350×W330×H230mm, gewicht ~17kg, gaat door openingen van Φ450mm
• Videobewaking: 3 miljoen pixel dubbele camera's
• Werktemperatuur: -10 °C tot +50 °C, luchtvochtigheid ≤ 85% R.H.

• Er is geen oppervlaktepoetsing vereist - doordringt corrosiebestrijdende coating en roest
• Voor de werking is geen koppelstuk nodig
• Penetreert oppervlaktecoatings tot 4 mm dik
• Niet-perpendiculairheid tot ±25°
• Meerdere weergaveformaten: digitale waarden, A-scan, tijdgebaseerde B-scan, afstandgebaseerde B-scan
• Intelligente algoritme met automatische, enkele poort en dubbele poort meetmodi

• Dikte meetnauwkeurigheid: 0,04 mm
• Meetbereik: 2~120 mm (staal)
• Werkruimte/opheffing: ≤ 4 mm
• Geluidssnelheidsbereik: 1000~9999 m/s
• EMAT-sonde: cirkelvormig Φ30×44 mm, gewicht ≤ 80 g
• Werktemperatuur: -10°C tot +50°C

• Simultane weergavevan de dikte, A, B, C scans
• Directe productie van testrecords metdiktewaardelijstenvoor gegevensanalyse
• Compatibel met besturingssystemen
