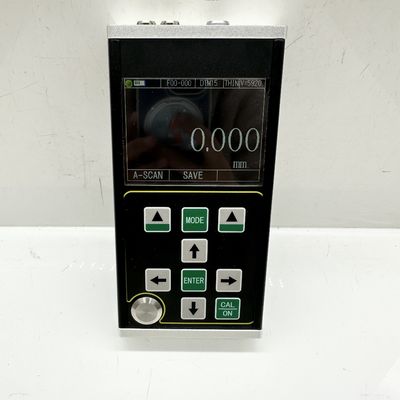

TG-5700 Ultrasone diktemeter met hoge precisie
De TG-5700 is een draagbare, uiterst nauwkeurige digitale ultrasone diktemeter van de nieuwe generatie met A/B-scanmogelijkheden. Door gebruik te maken van het pulsreflectieprincipe van ultrasone diktemeting, levert het een uitzonderlijke nauwkeurigheid met een meetresolutie van 0,001 mm en een bereik zo dun als 0,15 mm (staal).
Productoverzicht
Dit geavanceerde instrument meet nauwkeurig platen en bewerkte componenten en bewaakt tegelijkertijd de door corrosie veroorzaakte verdunning in leidingen en drukvaten tijdens onderhoud. Ideaal voor de aardolie-, chemische, metallurgie-, scheepsbouw-, ruimtevaart- en energie-industrie. Voldoet aan de kalibratiespecificatie voor ultrasone diktemeter (JJF 1126-2004).
Belangrijkste functiekenmerken
- Meerdere weergavemodi: A-scan, B-scan en numerieke weergave
- Groot meetbereik met unieke "multiple echo"-technologie voor ultradunne onderdelen (minimaal 0,15 mm staal)
- Hoge precisiemeting met een resolutie tot 0,001 mm en een herhalingsresolutie van ± 0,002 mm
- Penetratiecoating en echo-echometing voor materialen met oppervlakteverf en coatings
- Meerdere meetmodi: MB-E, EE, ME-E voor conventionele werkstukken; THIN-modus voor dunne onderdelen
- Numerieke modi: conventionele dikte, verschil-/reductiesnelheid en maximale waardemodi
- Dubbele versterkingsmodi: automatische en handmatige versterkingsregeling
- Energiebesparende functie met handmatige/automatische uitschakelinstellingen
- Ondersteunt verschillende sondes, waaronder dubbel kristal en enkel kristal, tot 20 MHz hoge frequentie
- Massaopslagcapaciteit: 100.000 diktewaarden, 500 A-scan-golfvormen, 500 B-scan-golfvormen
- 3,5-inch TFT-LCD-kleurenscherm met QVGA-resolutie van 320x240
- Meerdere kalibratiemethoden: éénpunts-, meerpunts- en handmatige kalibratie
- Conversie van metrische/imperiale eenheden en ondersteuning voor de Engelse taal
Toepasselijke materialen
Geschikt voor het meten van de dikte van metalen (staal, gietijzer, aluminium, koper), kunststoffen, keramiek, glas, hars, glasvezel en andere ultrasone geleiders.
Basisprincipes
Ultrasone diktemeting werkt op dezelfde manier als lichtgolfmeting. De ultrasone puls die door de sonde wordt uitgezonden, plant zich voort door het materiaal en reflecteert via grensvlakken. De materiaaldikte wordt bepaald door de ultrasone voortplantingstijd door het materiaal nauwkeurig te meten.
Specificatieparameters
Let op: Het bedrijf behoudt zich het recht voor om zonder voorafgaande kennisgeving technische wijzigingen aan te brengen.
| Parameter |
TG-5700 Specificaties |
| Sondetype |
Eenkristalsonde / dubbelkristalsonde |
| Meetbereik (45# staal) |
0,15 mm - 1800 mm |
| Indicatie stabiliteit |
Zero Crossing en Multiple Echo-technologie voor hoge stabiliteit en betrouwbaarheid |
| Meetfrequentie |
4 Hz, 8 Hz, 16 Hz |
| Oplossing |
0,1 mm, 0,01 mm, 0,001 mm (0,01 inch, 0,001 inch, 0,0001 inch) |
| Nauwkeurigheid |
0,001 mm |
| Pulsgenerator |
Negatieve blokgolfemissie met automatische probe-matching |
| Bereik geluidssnelheid |
400-19999 m/s |
| Kalibratie blok |
4 mm (staal) |
| Automatische uitschakeling |
5 minuten, 10 minuten, 20 minuten of handmatige uitschakeling |
| Kalibratie van de sonde |
Eénpuntskalibratie, meerpuntskalibratie |
| Verdienen |
Automatische versterkingsregeling, handmatige versterkingsregeling (0-70dB) |
| Detectiemodus |
Radiofrequentie (RF), positieve halve golf (POS), negatieve halve golf (NEG), volledige golf (FULL) |
| Meetmodus |
MB-E, EE (penetratiecoating), ME-E (meervoudige echo), THIN (dunne wand) |
| Numerieke modus |
Diktewaarde, verschil/reductiepercentage, maximale/minimale waarde |
| A-scanmodus |
Beschikbaar |
| B-scanmodus |
Beschikbaar |
| Koppelingsindicatie |
Beschikbaar |
| Batterij-indicatie |
Beschikbaar |
| Taal |
Engels |
| Eenheid |
mm/inch |
| Menubediening |
Beschikbaar |
| Softwarefunctie |
Dynamische poortinstelling, blanking, echo-blanking, echo-bevriezing, vertaling en schaling |
| Opslagfunctie |
100.000 diktewaarden (100 groepen), 500 A-scangolfvormen, 500 B-scangolfvormen |
| Upgrade van hostprogramma |
Beschikbaar |
| Weergave |
3,5" QVGA (320×240) TFT-LCD-kleurenscherm |
| Gegevensoverdracht |
RS-232 seriële communicatie en USB |
| Werktemperatuur |
-10℃ tot +50℃ (speciale vereisten: -20℃) |
| Werkspanning |
Vier AA-batterijen met waarschuwing voor lage spanning |
| Algemene afmeting |
204 x 100 x 36 (mm) |
| Totaal gewicht |
310 g (zonder batterij) |
| Batterij |
4 droge AA-batterijen |
Standaard levering

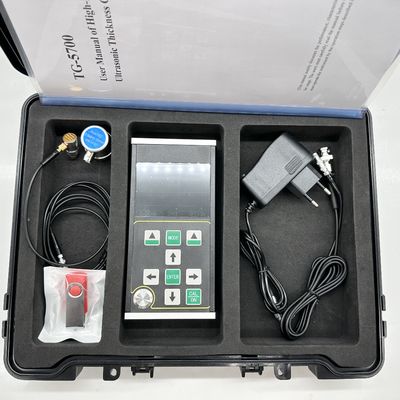

- Hoofdeenheid TG-5700 - 1st
- 2,5M Φ20 transducer met enkel element (testbereik 4-1800 mm) - 1 st
- Koppelingsfles - 1st
- Draagtas - 1 st
- Handleiding - 1st
- Kalibratiecertificaat - 1st
Optionele accessoires
- Diverse sondes met verschillende frequenties, enkele sonde 8 mm/10 mm/12 mm en TR ultrasone diktesondes
- Diverse trapwigblokken
- PC Data-software
Verpakking
Standaard exportpakket, kanton
Optionele sondes
| Sondemodel |
Frequentie |
Maat |
Bereik |
| TS400 Dubbele kristalsonde |
10 MHz |
5 mm |
0,5-50 mm |
| TS500 Dubbele kristalsonde |
5 MHz |
5 mm |
1,0-65 mm |
| TS510 Dubbele kristalsonde |
5 MHz |
10 mm |
1,0-500 mm |
| DTM15 Eenkristalsonde |
15 MHz |
6 mm |
0,15-22,5 mm |
| DTM7.5 Eenkristalsonde |
7,5 MHz |
6 mm |
0,5-22,5 mm |
| DTM10 Eenkristalsonde |
10 MHz |
6 mm |
0,3-22,5 mm |
| DTM5 Eenkristalsonde |
5 MHz |
6 mm |
1,0-22,5 mm |
| BD510 Eénkristalsonde |
10 MHz |
10 mm |
1-1000 mm |
| BD212 Eenkristalsonde |
2 MHz |
12 mm |
4-1800 mm |
| Dubbele kristalsondekabel |
- |
| Sondekabel met één kristal |
- |
